02 / Описание
Материалы проекта
Вариант проекта с встроенным гаражом для размещения на "глубоком" участке.
Общая площадь - 251,7 м2
01 / Общий вид
Архитектура проекта
Вариант проекта с встроенным гаражом для размещения на "глубоком" участке.
Общая площадь - 251,7 м2

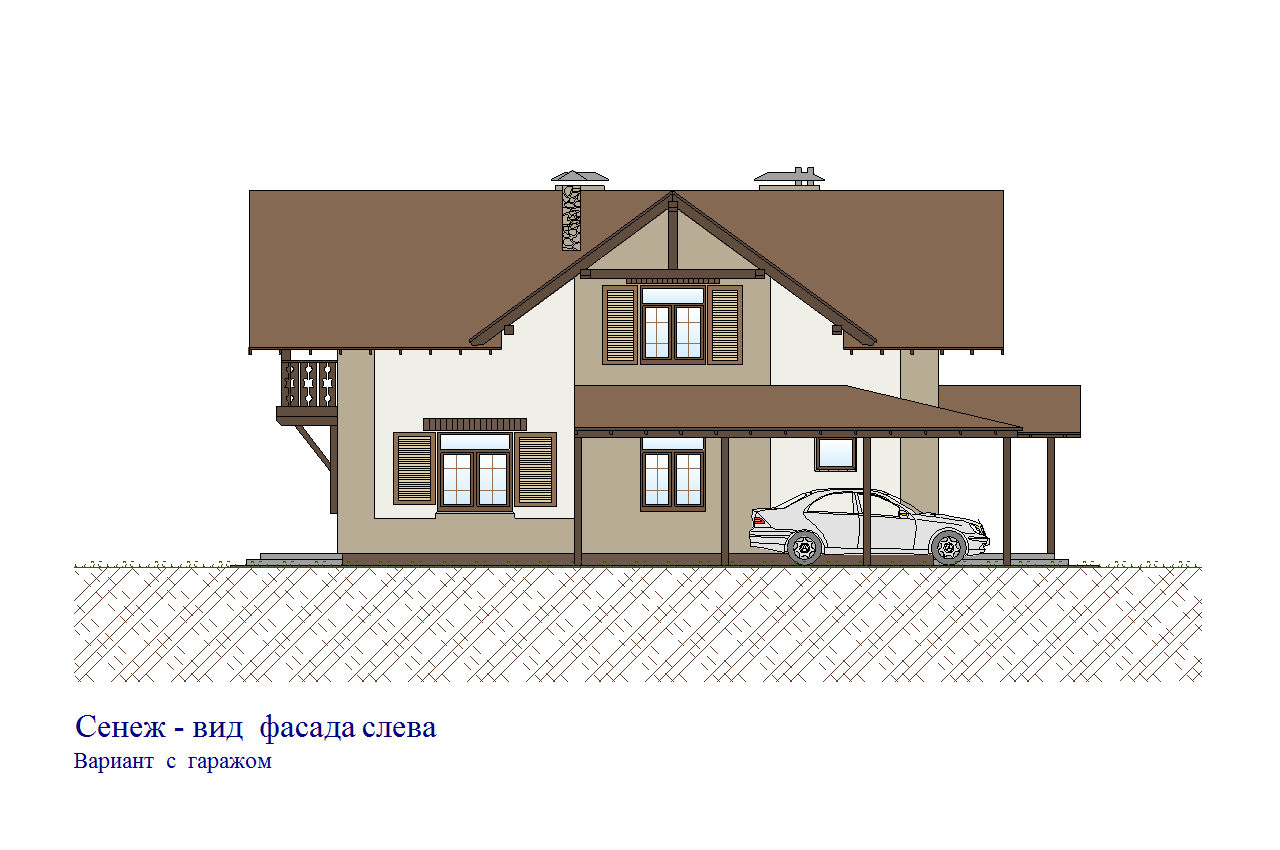

03 / Фасады
06 / Планы
планы 0 СВ

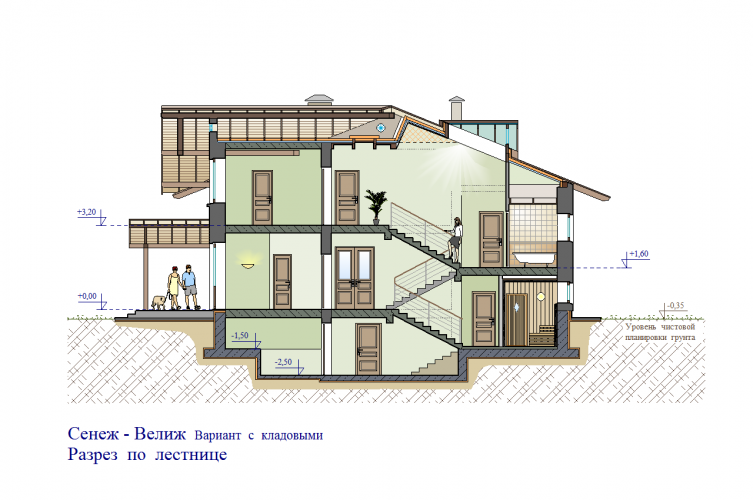

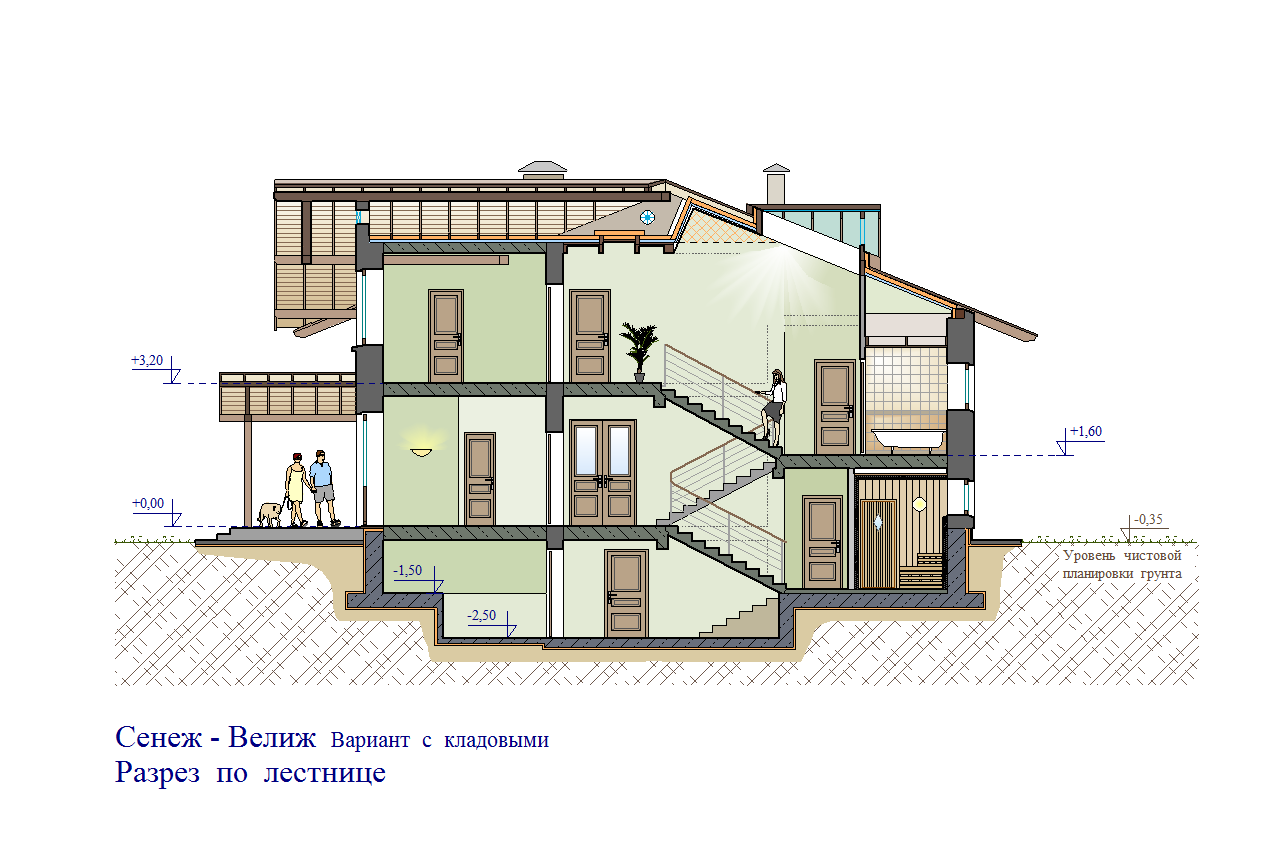

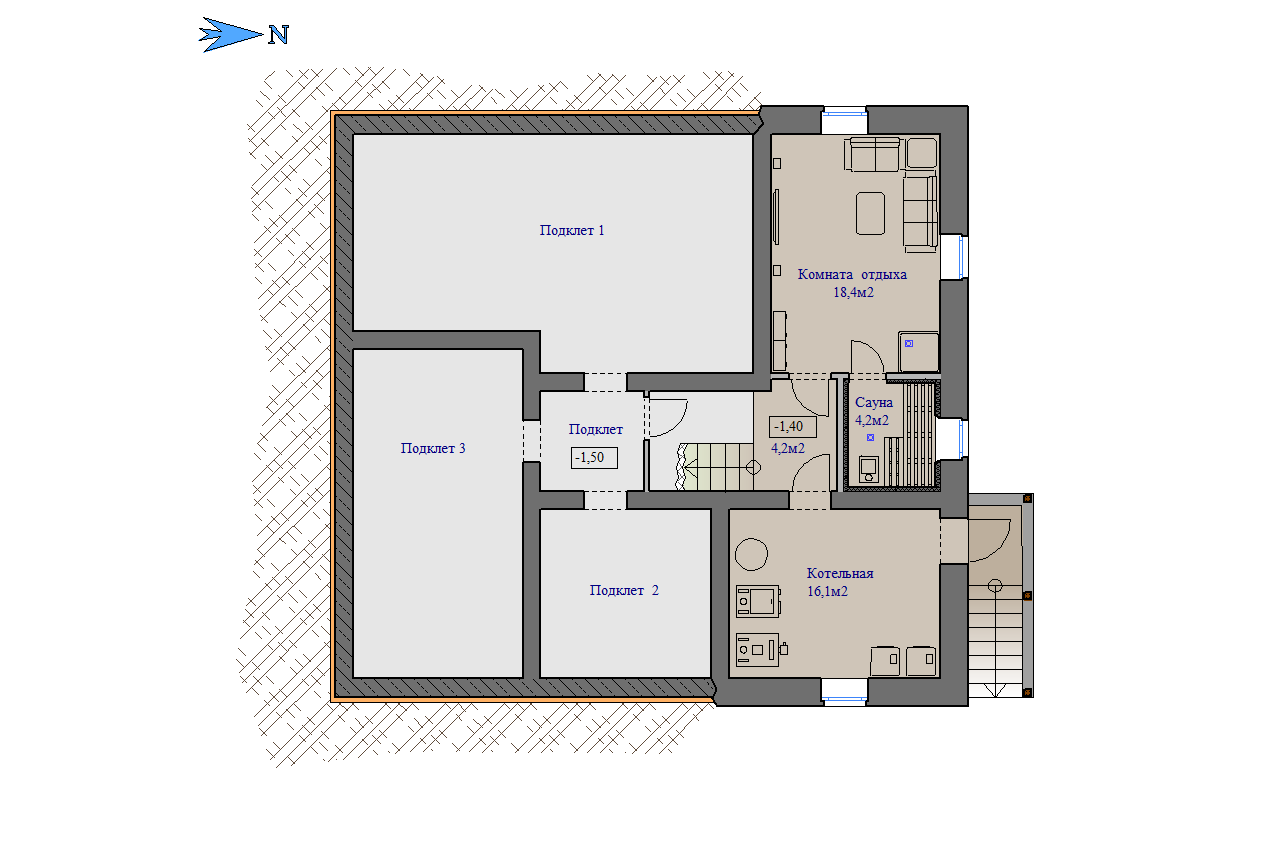

План цоколя с кладовыми
Общая площадь этажа 42,9м2 ( Без учета техподполья )
Особенности планировки:

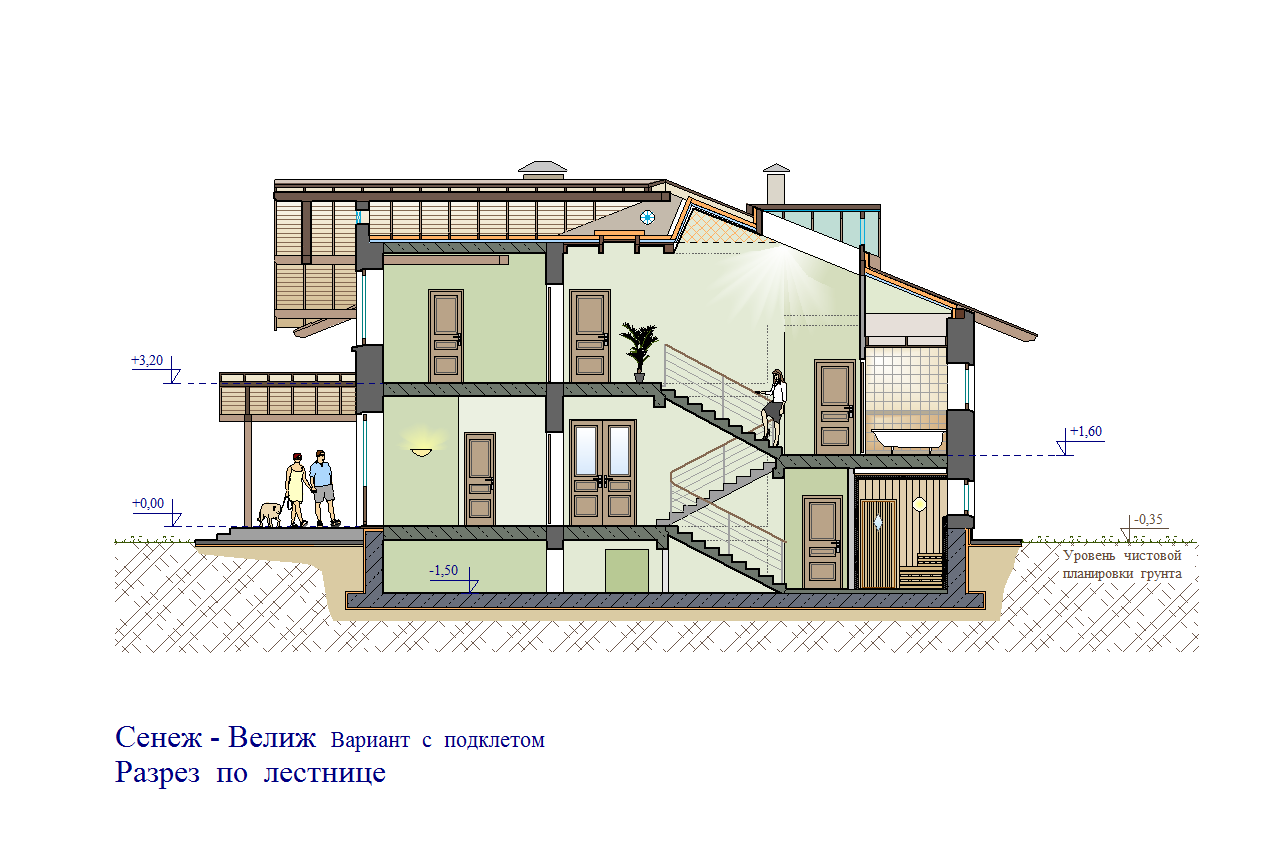

Вариант планировки с подклетом используется при высоком уровне грунтовых вод.
Высота подклета 1,2 м достаточна для размещения и обслуживания там инженерных коммуникаций.

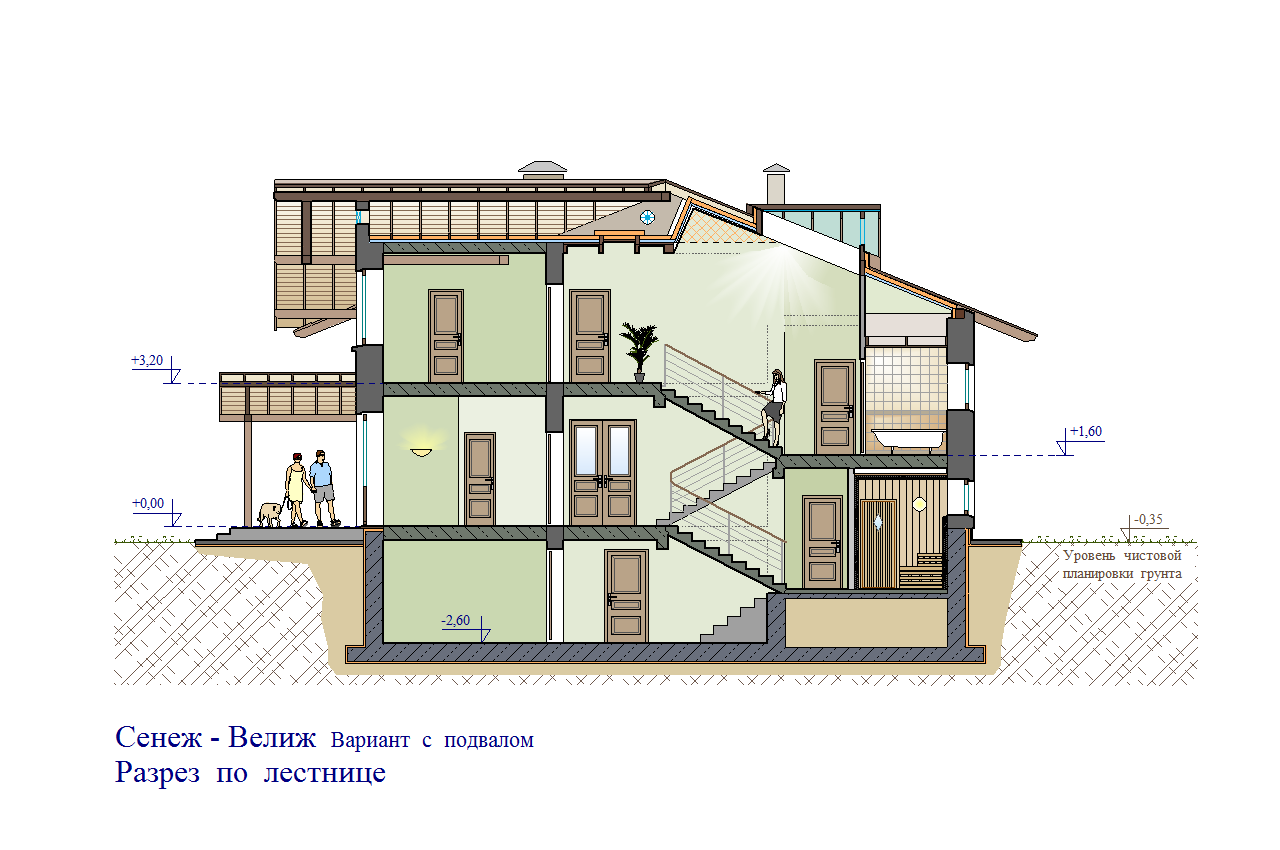

План цоколя с подвалом
Общая площадь этажа 131м2
Особенности планировки:
Вариант с подвалом высотой 2,3м.
План цоколя с техническим подклетом
Общая площадь этажа 42,9м2 ( Без учета техподполья )
Особенности планировки:
Заглублённые проходы в фундаментной плите, превращают низкое техническое подполье в полноценные кладовые помещения, так как делают возможным проход и доступ туда в полный рост.
На полу проходов лежат деревянные трапы на случай возможного подъёма грунтовых вод в межсезонье.
план 1 Сенеж с гаражом
План первого этажа
Общая площадь этажа 126,8м2
Особенности планировки:
Первый этаж здания разделён на два уровня : Наземный этаж с гаражом и объединённой гостиной-столовой-кухней ( +0,00м ) и Полуэтаж ( +1,60м ) который предназначен для проживания детей. Комнаты на уровне полуэтажа имеют капитальные перекрытия потолка и тёплый чердак сверху .
план 2 СВ

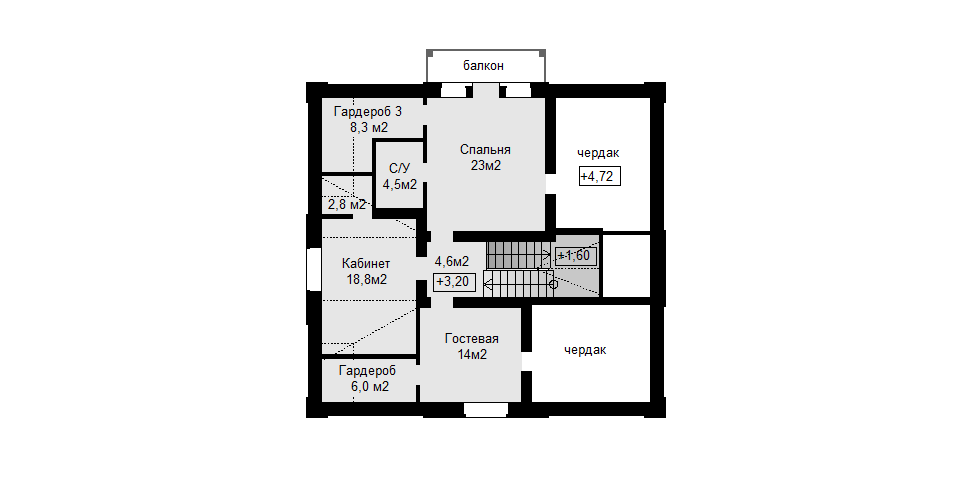

План второго этажа
Общая площадь этажа 82,0м2
Особенности планировки:
Жилые помещения второго этажа ( +3,20 ) - имеют капитальные перекрытия потолка и чердак сверху. По тепловому комфорту эти комнаты не уступают прочим помещениям дома (это не мансарда). Второй этаж имеет так же и мансардные помещения, но они не жилые, а вспомогательные - это кабинет, кладовая, гардероб и санузел.
Частью этажа является тёплый чердак ( +4,72 ) расположенный над полуэтажом, в нём можно разместить емкости для хранения запаса воды.
07 / Материалы
